Descripción

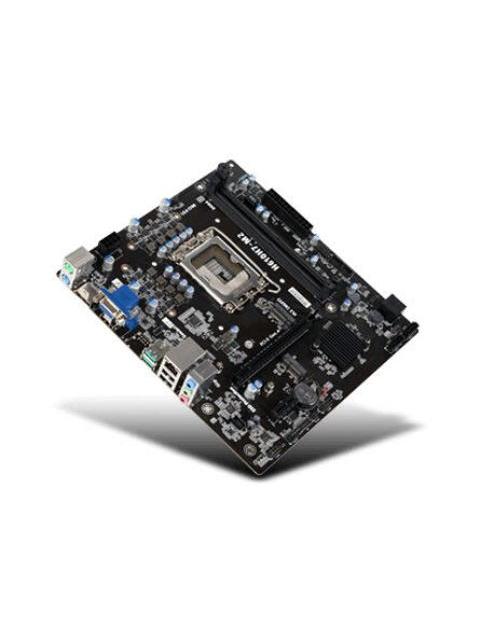

La tarjeta madre ECS Mini-ATX H610H7-M2 es un componente para PC con socket de procesador LGA 1700 y circuito integrado Intel H610. Esta tarjeta soporta hasta 64 GB de memoria interna máxima DDR4-SDRAM en dos ranuras DIMM, lo que permite una configuración dual-channel. El controlador LAN Realtek RTL8111H proporciona conectividad Gigabit Ethernet a través del puerto RJ-45 único disponible en la placa base. Además, esta tarjeta cuenta con cuatro puertos SATA III y dos ranuras M.2 para interfaces de disco de almacenamiento compatibles con PCI Express 3.0 y SATA. En cuanto a los puertos USB disponibles, hay dos tipo A USB 3.1 (Gen 2) y dos USB 2.0; también se incluye un solo puerto PS/2 para ratón o teclado tradicional. Para la salida gráfica, esta tarjeta madre ofrece una conexión HDMI versión 2.0 compatible con resoluciones hasta UHD (3840 x2160 píxeles). También está presente una única salida VGA D-sub si se requiere conectar monitores más antiguos. Otras características notables son el adaptador gráfico integrado Intel® UHD Graphics compatible con DirectX versión12, el chip de sonido Realtek ALC897 que admite salidas estéreo analógicas así como entrada jack para micrófono externo; además tiene un jumper Clear CMOS útil cuando sea necesario restablecer los valores predeterminados del BIOS AMI instalado por defecto. Esta mini-tarjeta ATX mide aproximadamente229 mmde ancho por213 mmde profundidady presentaun factor deformaminiaturaque puede ser adecuadopara sistemas compactos. También incluye un conector de potencia ATX (24 pines) y uno EPS (8-pin), así como conectores para ventiladores adicionales en la placa base. En resumen, la tarjeta madre ECS Mini-ATX H610H7-M2 es una opción adecuada para sistemas compactos que requieren soporte para procesadores Intel® 12ava, 13ava y 14ava Generación Celeron®, Pentium® o Core i-series; además ofrece opciones suficientes de almacenamiento, conectividad LAN y USB, salida gráfica HDMI 2.0y sonido estéreo analógico.
Puertos e Interfaces
Número de puertos HDMI
1
Cantidad de puertos VGA (D-Sub)
1
Ranuras de expansión
Ranuras PCI Express x16 (Gen 4.x)
1
PCI Express x1 (Gen 3.x) ranuras
1
Panel trasero Puertos de I/O (entrada/salida)
Cantidad de puertos USB 2.0
2
Ethernet LAN (RJ-45) cantidad de puertos
1
Micrófono, jack de entrada
Si
Versión HDMI
2.0
Cantidad de puertos tipo A USB 3.1 (3.1 Gen 2)
2
Puerto de ratón PS/2
1
Cantidad de DisplayPorts
1
Salidas para auriculares
1
Peso y dimensiones
Profundidad
213 mm
Ancho
229 mm
Detalles técnicos
Factor de forma
Mini-ITX
Memoria
Número de ranuras de memoria
2
Tipos de memoria compatibles
DDR4
Tipo de ranuras de memoria
DIMM
Memoria interna máxima
64GB
Canales de memoria
Dual-channel
Requisitos del sistema
Sistema operativo Windows soportado
Windows 11
BIOS
Tipos de BIOS
AMI
Jumper Clear CMOS
Si
Conexión
Ethernet
Si
Tipo de interfaz ethernet
Gigabit Ethernet
Wifi
No disponible
Controlador LAN
Realtek RTL8111H
Conexión de redes
Si
Procesador
Fabricante de procesador
Intel
Procesador compatible
Intel® Celeron®, Intel® Pentium®
Familia de procesador
Intel
Socket de procesador
LGA 1700
Desempeño
Versión DirectX
12.0
Componente para
PC
Circuito integrado de tarjeta madre
Intel H610
Familia de componentes de tarjeta madre
Intel
Canales de salida de audio
6.0 canales
Interno I/O
Conector de energía EPS (8-pin)
Si
Conector de ventilador CPU
Si
Conector de potencia ATX (24 pines)
Si
Interfaces de disco de almacenamiento soportados
M.2,PCI Express 3.0,SATA
Conector TPM
No
Conector de audio en panel frontal
Si
USB 2.0, conectores
1
Conector para ventilador
Si
Número de conectores SATA III
4
Número de ranuras M.2 (M)
2
Conectores USB 3.0 ( 3.1 Gen 1 )
1
Conector de instrusión a chasis
Si
Gráficos
Adaptador gráfico
Intel® UHD Graphics
Graphics chipset
Intel
Características
Chip de sonido
Realtek ALC897
